概述
弘昌瑞高压开关柜是电力系统中3.6kV–40.5kV电压等级的核心配电设备，主要用于电能的接收、分配、控制与保护，广泛应用于发电、输电、配电及各类工业与民用场景，是保障电网安全稳定运行的关键装备。

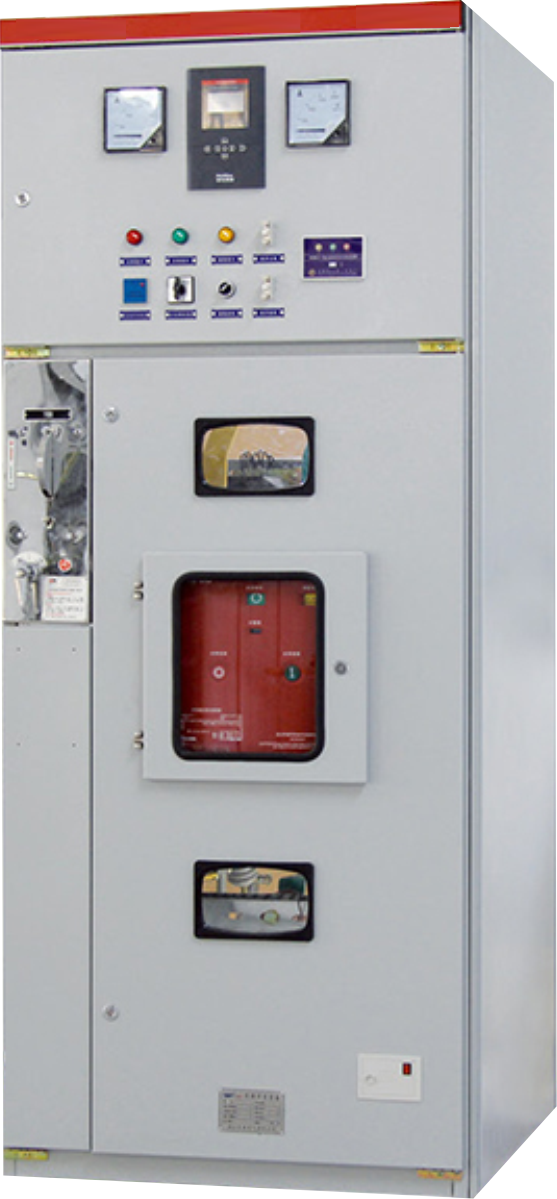

HXGN19-12箱型固定式环网高压开关柜适用于三相、交流50(60)Hz、 额定工作电压3-12kV 、额定工作电流630A及以下系统中的成套配电装置。主要适用于工矿、住宅小区高层建筑、学校等配电场所，作为电力系统变电站的受电、馈电及实行控制保护、监测之用。特别适合于频繁操作的场合，其母线系统为单母线结构。具有实现“五防”闭锁功能。
使用条件
(1)正常环境条件
1.周围空气温度上限: +40°C、下限: -25°C。
2.海拔:不超过1000m。
3.相对环境温度:日平均不大于95% ,月平均不大于90%;
4.地震:烈度不超过8度。
5.周围空气不受腐蚀性或可燃气体,水蒸气等明显污染。
6.无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
--核心使用场景--
1. 电力系统核心环节
- 发电厂：火电厂、水电厂、新能源电站（光伏 / 风电 / 储能）的升压站与厂用电系统，完成机组并网、厂内配电与故障隔离，1000MW 火电厂通常需配置上百台。
- 变电站 / 配电站：城市电网、工业园区变电站的高压配电与母线联络，实现负荷分配、电压调节与继电保护。
- 电网调度与应急：配合自动化系统实现远程分合闸、故障快速切除，支撑电网调度与应急供电。
2. 工业与高耗能行业
- 冶金、石化、水泥、矿山：高负荷、高可靠性要求的生产线供电，耐受谐波、频繁启停与恶劣环境（粉尘、潮湿、腐蚀）。
- 制造业与装备工业：大型机械、汽车、电子等工厂的高压动力配电，保障连续生产与设备安全。
3. 基础设施与公共建筑
- 轨道交通：地铁、高铁的牵引供电与动力照明系统，需满足抗震、防火、抗谐波与频繁操作要求。
- 数据中心：大型云数据中心的 2N 冗余供电系统，保障 99.999% 以上供电可靠性，适配高密度、低延时需求。
- 大型公建：机场、高铁站、医院、商业综合体、超高层建筑的高压配电，确保关键负荷不间断供电。
4. 新能源与新型电力系统
- 新能源场站：光伏、风电、储能电站的 35kV 配电系统，适配功率波动、孤岛保护、逆功率保护与快速并网需求。
- 微电网与分布式能源：园区微网、工商业分布式光伏的并网点控制与保护，支撑源网荷储协同运行。
--主要优势--
1. 安全可靠
- 全封闭金属铠装结构：IP4X 及以上防护等级，隔离带电部分，防止误操作与人身伤害，适应恶劣环境。
- 完善保护功能：集成过流、速断、零序、差动、弧光保护等，故障时快速切除（毫秒级），缩小停电范围，保障设备与人员安全。
- 高机械与电气寿命：真空灭弧室 + 固封极柱结构，局部放电量≤5pC，机械寿命可达 10000 次以上，长期稳定运行。
2. 功能集成与运维便捷
- 模块化设计：手车式（移开式）结构，断路器、互感器、避雷器等模块可快速抽出检修，大幅缩短停电时间。
- “四遥” 能力：支持遥测、遥信、遥控、遥调，适配智能电网远程监控与调度。
- 占地小、安装快：紧凑化设计，相比传统敞开式配电装置节省 50% 以上空间，适合城市地下站、楼宇配电房等受限场景。
3. 适配性强
- 电压与工况覆盖：覆盖 3.6kV–40.5kV 主流电压等级，可定制抗谐波、耐高温、防凝露、防爆等特殊方案，满足不同行业需求。
- 兼容新能源：支持光伏 / 风电 / 储能的波动性负荷，具备孤岛、逆功率保护，适配新型电力系统并网要求。
4. 经济高效
- 降低运维成本：智能化监测减少人工巡检，故障预警与寿命预测降低非计划停机，数字孪生可使运维成本降低 22%、非计划停机减少 37%。
- 提升供电质量：快速故障隔离与负荷转移，减少停电损失，保障关键负荷连续运行，提升供电可靠性与经济性。
--未来发展趋势--
1. 深度智能化与数字化
- 状态感知全覆盖：集成温度、局放、机械特性、SF6 气体密度等在线监测，实现故障预警与寿命预测。
- 数字孪生与 AI 赋能：构建设备虚拟模型，实时映射运行状态，结合 AI 实现故障诊断、自适应调控与全生命周期管理。
- 标准互联互通：全面支持 IEC 61850、Modbus TCP 等协议，无缝接入 SCADA、调度自动化系统，实现 “电网 - 设备” 协同优化。
2. 环保化与无 SF6 化
- 替代 SF6 绝缘：响应国家削减 SF6 政策，推广干燥空气、氮气、环保混合气体绝缘，实现零 SF6 排放，如 AirSeT、EnviroGear 等系列已规模化应用。
- 绿色材料与工艺：采用可回收、低毒材料，优化制造流程，降低全生命周期碳排放，适配 “双碳” 目标。
3. 小型化与模块化
- 极致紧凑设计：通过新型绝缘材料、优化灭弧室与布局，体积进一步缩小 30%–50%，适配城市地下站、楼宇配电房等空间受限场景。
- 预制模块化：工厂预制、现场快速拼装，缩短建设周期，降低安装与调试成本，提升工程效率。
4. 高可靠与极端环境适配
- 更高防护与抗扰：IP54 及以上防护，抗地震、抗台风、抗腐蚀、抗电磁干扰，适应高原、沿海、矿山等极端环境。
- 长寿命与免维护：真空灭弧室、固封极柱等技术升级，实现 15–20 年免维护，降低全生命周期成本。
5. 新能源与新型电力系统适配
- 源网荷储协同：支持虚拟同步机、黑启动、需求侧响应，适配高比例新能源并网与微电网运行。
- 快速响应与柔性控制：毫秒级故障切除与功率调节，平抑新能源功率波动，提升电网稳定性与电能质量。
高压开关柜作为电力系统的 “核心枢纽”，凭借安全可靠、集成高效、适配性强的优势，已成为发电、工业、基建、新能源等领域的标配装备。未来，随着智能化、无 SF6 化、小型化、高可靠化的技术迭代，其将进一步支撑新型电力系统建设，为 “双碳” 目标与能源安全提供坚实保障。
